通用雷达干扰和目标模拟系统

作者:  来源:  发布时间:2019/3/15 10:47:20

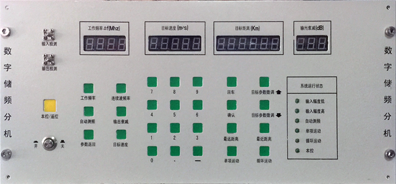

        通用雷达干扰和目标模拟系统采用数字射频存储(DRFM)技术,用于雷达系统调试、性能测试、对抗实验、干扰效果评估等,可为多种体制的雷达提供实时模拟目标回波、杂波和干扰信号。同时,干扰系统也可直接回放试验采集的数据或仿真数据。系统采用标准19英寸机箱/机柜规格。干扰系统具有八种工作模式:距离拖引、速度拖引、多普勒噪声、多普勒闪烁、阵列假目标、非相参随机、相参高密和独立假目标。



主要功能:

  • 具备信标功能:可以按照要求自主产生常规点频连续波,配合雷达进行阵面的标校工作;
  • 具备各种干扰信号的产生能力:包括压缩干扰和欺骗干扰;干扰信号与目标信号同步,功率随距离变化而变化;
  • 具备目标模拟功能:能够模拟径向运动的雷达目标信号,包括目标的距离、速度和幅度;
  • 具有数据记录功能:能够实时记录系统的工作状态的参数;
  • 目标回波模拟:点目标、距离扩展目标、角度扩展目标、单脉冲三通道目标;
  • 相参干扰模拟:距离拖引干扰、速度拖引干扰、距离速度同步拖引干扰、点迹假目标干扰、航迹假目标干扰、多普勒噪声干扰、相参噪声干扰,以上干扰样式的合理组合;
  • 非相参干扰模拟:阻塞式宽带噪声干扰、窄带噪声干扰、扫频式噪声干扰、间断(闪烁)噪声干扰、杂乱脉冲干扰等;
  • 杂波模拟:杂波类型包括地杂波、海杂波和气象杂波;杂波统计特性模型包括瑞利、K、韦伯儿、对数正态。



主要用途:

        主要应用于各型雷达的系统调试、抗干扰调试和测试、性能测试、对抗试验、干扰效果评估,同时兼顾雷达阵面的标校工作,可对多种雷达体制实时模拟目标回波、杂波和干扰,主要应用场景如下:

  • 标校场景:利用干扰模拟器的点频连续波产生能力,通过外接发射天线,可以按照要求进行自主产生常规点频连续波,配合雷达进行阵面的标校工作;
  • 单机符合场景:由于单机的目标和干扰输出可以独立的选择输出,通过架设目标输出喇叭、干扰输出喇叭的相对角度(相对雷达的夹角),可以简单模拟自卫或支援场景,配合雷达进行功能性测试;
  • 多机复杂场景:利用多台干扰模拟器可以模拟产品在外场试验中面临的复杂场景,即自卫、随队、多点支援等场景。



技术参数:

主要技术指标 通用雷达干扰和目标模拟系统
适应雷达体制 脉冲多普勒雷达、脉冲压缩雷达)
适应雷达信号形式 单频、线性调频、非线性调频、相位编码、步进频、频率捷变
工作频率范围 P波段 0.2GHz~0.8GHz
S波段 2.5GHz~3.5GHz
C波段 4GHz~8GHz
X波段 8GHz~12GHz
Ka波段 33GHz~37GHz
瞬时带宽 不小于400MHz
脉冲宽度范围 0.1μs~4ms
重频范围 20Hz~800kHz
适应目标距离范围 200m~10000km
适应多普勒频率范围 -1000kHz~+1000kHz
适应目标最大径向尺寸 300m
宽带干扰带宽 50MHz~500MHz
控制模式 支持主控、远程两种模式
通道配置 4路DRFM通道,各通道可任意配置为目标通道、干扰通道、杂波通道、目标+杂波通道
